XR-R1100/R1400

디지털 무선통신 분야의 리더를 꿈꾸다

원격제어
듀얼 슬롯 오디오 아웃풋
디지털 아날로그 스위치
외장형LE 내장
- 원격 설정
- Firmware 업그레이드
- MP3 다운로딩
SD Card 내장
- MP3 파일 저장 및 플레이
전용 듀플렉서 SET

일반사항
XR-R1100	136 ~ 174 MHz
XR-R1400	400 ~ 470 MHz
주파수 안정도	±0.5ppm (-30 to +60℃)
프로그램 채널 수	500 채널(아날로그/디지털 사용)
Zone	32 (1 Zone = Max 32 Channels)
채널간격	12.5KHz/25KHz
디지털 보코더	AMBE++
크기	44mm (H)×432mm (W)×320mm (D)
무게	7.7Kg
사용전원	DC-13.6V±15%, AC-90-264V
소비 전력(최대)	수신모드, 오디오 출력 – 2A (Audio Max)
소비 전력(최대)	송신 모드 – 5A @ 10Watt, 11A@50Watt
소비 전력(최대)	대기 모드 – 800mA

환경규격
환경규격	환경규격 작성칸입니다.

수신기
수신 감도	0.25uV (BER 5%)
인접채널 선택도	60dB @12.5KHz / 70dB @ 25kHz
불효파	90dB
상호변조	60dB @12.5KHz / 60dB @ 25kHz
블로킹	90dB
오디오 출력	5Watt/4ohm load
오디오 특성	+1, -3 dB from 6dB per octave de-emphasis Characteristic from 300 ~ 3000Hz
입력 임피던스	50 ohms

송신기
RF 출력	5~25Watt
인접채널 파워	60dB @12.5KHz, 70dB @25KHz
불효파	-36 dBm (< 1GHz) -30 dBm (> 1GHz)
디지털 FSK 에러	<2%
FM 변조	8K0F3E @12.5kHz / 16K0F3E @25kHz
오디오 특성	+1, -3dB from 6dB per octave pre-emphasis Characteristic from 300 ~ 3000Hz
출력 임피던스	50 ohms

충전 아답터

XFC-100 충전기

XR-M1400

디지털 무선통신 분야의 리더를 꿈꾸다

원격제어
듀얼 슬롯 오디오 아웃풋
디지털 아날로그 스위치
외장형LE 내장
- 원격 설정
- Firmware 업그레이드
- MP3 다운로딩
SD Card 내장
- MP3 파일 저장 및 플레이

일반사항
XR-R1100	136 ~ 174 MHz
XR-R1400	400 ~ 470 MHz
주파수 안정도	±0.5ppm (-30 to +60℃)
프로그램 채널 수	500 채널(아날로그/디지털 사용)
Zone	32 (1 Zone = Max 32 Channels)
채널간격	12.5KHz/25KHz
디지털 보코더	AMBE++
크기	44mm (H)×432mm (W)×320mm (D)
무게	7.7Kg
사용전원	DC-13.6V±15%, AC-90-264V
소비 전력(최대)	수신모드, 오디오 출력 – 2A (Audio Max)
소비 전력(최대)	송신 모드 – 5A @ 10Watt, 11A@50Watt
소비 전력(최대)	대기 모드 – 800mA

환경규격
환경규격	환경규격 작성칸입니다.

수신기
수신 감도	0.25uV (BER 5%)
인접채널 선택도	60dB @12.5KHz / 70dB @ 25kHz
불효파	90dB
상호변조	60dB @12.5KHz / 60dB @ 25kHz
블로킹	90dB
오디오 출력	5Watt/4ohm load
오디오 특성	+1, -3 dB from 6dB per octave de-emphasis Characteristic from 300 ~ 3000Hz
입력 임피던스	50 ohms

송신기
RF 출력	5~25Watt
인접채널 파워	60dB @12.5KHz, 70dB @25KHz
불효파	-36 dBm (< 1GHz) -30 dBm (> 1GHz)
디지털 FSK 에러	<2%
FM 변조	8K0F3E @12.5kHz / 16K0F3E @25kHz
오디오 특성	+1, -3dB from 6dB per octave pre-emphasis Characteristic from 300 ~ 3000Hz
출력 임피던스	50 ohms

충전 아답터

XFC-100 충전기

XR-A1100/A1400

디지털 무선통신 분야의 리더를 꿈꾸다

원격제어
듀얼 슬롯 오디오 아웃풋
디지털 아날로그 스위치
외장형LE 내장
- 원격 설정
- Firmware 업그레이드
- MP3 다운로딩
SD Card 내장
- MP3 파일 저장 및 플레이

일반사항
XR-R1100	136 ~ 174 MHz
XR-R1400	400 ~ 470 MHz
주파수 안정도	±0.5ppm (-30 to +60℃)
프로그램 채널 수	500 채널(아날로그/디지털 사용)
Zone	32 (1 Zone = Max 32 Channels)
채널간격	12.5KHz/25KHz
디지털 보코더	AMBE++
크기	44mm (H)×432mm (W)×320mm (D)
무게	7.7Kg
사용전원	DC-13.6V±15%, AC-90-264V
소비 전력(최대)	수신모드, 오디오 출력 – 2A (Audio Max)
소비 전력(최대)	송신 모드 – 5A @ 10Watt, 11A@50Watt
소비 전력(최대)	대기 모드 – 800mA

환경규격
환경규격	환경규격 작성칸입니다.

수신기
수신 감도	0.25uV (BER 5%)
인접채널 선택도	60dB @12.5KHz / 70dB @ 25kHz
불효파	90dB
상호변조	60dB @12.5KHz / 60dB @ 25kHz
블로킹	90dB
오디오 출력	5Watt/4ohm load
오디오 특성	+1, -3 dB from 6dB per octave de-emphasis Characteristic from 300 ~ 3000Hz
입력 임피던스	50 ohms

송신기
RF 출력	5~25Watt
인접채널 파워	60dB @12.5KHz, 70dB @25KHz
불효파	-36 dBm (< 1GHz) -30 dBm (> 1GHz)
디지털 FSK 에러	<2%
FM 변조	8K0F3E @12.5kHz / 16K0F3E @25kHz
오디오 특성	+1, -3dB from 6dB per octave pre-emphasis Characteristic from 300 ~ 3000Hz
출력 임피던스	50 ohms

충전 아답터

XFC-100 충전기

XFR-400

디지털 무선통신 분야의 리더를 꿈꾸다

원격제어
듀얼 슬롯 오디오 아웃풋
디지털 아날로그 스위치
외장형LE 내장
- 원격 설정
- Firmware 업그레이드
- MP3 다운로딩
SD Card 내장
- MP3 파일 저장 및 플레이

일반사항
XR-R1100	136 ~ 174 MHz
XR-R1400	400 ~ 470 MHz
주파수 안정도	±0.5ppm (-30 to +60℃)
프로그램 채널 수	500 채널(아날로그/디지털 사용)
Zone	32 (1 Zone = Max 32 Channels)
채널간격	12.5KHz/25KHz
디지털 보코더	AMBE++
크기	44mm (H)×432mm (W)×320mm (D)
무게	7.7Kg
사용전원	DC-13.6V±15%, AC-90-264V
소비 전력(최대)	수신모드, 오디오 출력 – 2A (Audio Max)
소비 전력(최대)	송신 모드 – 5A @ 10Watt, 11A@50Watt
소비 전력(최대)	대기 모드 – 800mA

환경규격
환경규격	환경규격 작성칸입니다.

수신기
수신 감도	0.25uV (BER 5%)
인접채널 선택도	60dB @12.5KHz / 70dB @ 25kHz
불효파	90dB
상호변조	60dB @12.5KHz / 60dB @ 25kHz
블로킹	90dB
오디오 출력	5Watt/4ohm load
오디오 특성	+1, -3 dB from 6dB per octave de-emphasis Characteristic from 300 ~ 3000Hz
입력 임피던스	50 ohms

송신기
RF 출력	5~25Watt
인접채널 파워	60dB @12.5KHz, 70dB @25KHz
불효파	-36 dBm (< 1GHz) -30 dBm (> 1GHz)
디지털 FSK 에러	<2%
FM 변조	8K0F3E @12.5kHz / 16K0F3E @25kHz
오디오 특성	+1, -3dB from 6dB per octave pre-emphasis Characteristic from 300 ~ 3000Hz
출력 임피던스	50 ohms

충전 아답터

XFC-100 충전기

DM-4100/4400

디지털 무선통신 분야의 리더를 꿈꾸다

VHF (25W) / UHF (25W) 최대 송신 출력
2,048 채널, 64 zones
ETSI 표준 DMR 프로토콜 Tier1, 2
자동 모드 스위칭 DMR & Analog
통화내용 녹음과 재생기능
무전기 원격잠금(Stun)/해제(Revive)기능
단문(40자 이내) 문자 메시지 송수신 기능
혼합채널(디지털모드에서 아날로그 수신) 동작
MOTO or HYT 데이터 호환
RF 출력 5단계 설정기능
SFR(Single Frequency Repeater) 기능 - 옵션
암호화 기능(AES256, DMRA AES256 ) - 옵션
송신 인터럽트 및 우선통화기능 - 옵션
내부/외부 GPS 실장 -옵션
4W / 8Ω 오디오 출력
밝은 OLED 디스플레이

일반적 규격
DM-4100 VHF	138 ~ 174 MHz
DM-4400 UHF	400 ~ 470MHz
주파수 안정도	±1.0ppm(-30℃∼+60℃)
채널 용량	2,048
Zone 수	64 (1 Zone = Max 1024 Channels)
채널 간격	12.5KHz
디지털 보코더	AMBE++
디지털 프로토콜	Tire1 & Tire2(ETSI TS 102 361)
크기	103mm (H)×52mm (W)×32mm (D)
동작 전압	DC+13.8V ± 15%
무게	1.1 kg
송신 소비전류	5 W : ≤ 5 A , 25 W : ≤ 8 A

환경 규격
동작 온도	-30℃∼+60℃
군사규격	MIL-STD-810F/G Standard

수신기 규격
수신감도	0.22uV 12dB (BER3%)
인접채널 선택도	65dB
불요파	-36 dBm (＜1GHz) -30 dBm (＞1GHz)
S/N 비	40dB
오디오 특성	+1 ~ - 3dB
오디오 출력	4 Watt (8Ω)

송신기 규격
수신감도	0.22uV 12dB (BER3%)
인접채널 선택도	65dB
불요파	-36 dBm (＜1GHz) -30 dBm (＞1GHz)
S/N 비	40dB
오디오 특성	+1 ~ - 3dB
오디오 출력	4 Watt (8Ω)

충전 아답터

XFC-100 충전기

DM-4230

디지털 무선통신 분야의 리더를 꿈꾸다

VHF (25W) / UHF (25W) 최대 송신 출력
2,048 채널, 64 zones
ETSI 표준 DMR 프로토콜 Tier1, 2
자동 모드 스위칭 DMR & Analog
통화내용 녹음과 재생기능
무전기 원격잠금(Stun)/해제(Revive)기능
단문(40자 이내) 문자 메시지 송수신 기능
혼합채널(디지털모드에서 아날로그 수신) 동작
MOTO or HYT 데이터 호환
RF 출력 5단계 설정기능
SFR(Single Frequency Repeater) 기능 - 옵션
암호화 기능(AES256, DMRA AES256 ) - 옵션
송신 인터럽트 및 우선통화기능 - 옵션
내부/외부 GPS 실장 -옵션
4W / 8Ω 오디오 출력
밝은 OLED 디스플레이

일반적 규격
주파수 안정도	±1.0ppm(-30℃∼+60℃)
채널 용량	2,048
Zone 수	64 (1 Zone = Max 1024 Channels)
채널 간격	12.5KHz
디지털 보코더	AMBE++
디지털 프로토콜	Tire1 & Tire2(ETSI TS 102 361)
크기	103mm (H)×52mm (W)×32mm (D)
동작 전압	DC+13.8V ± 15%
무게	1.1 kg
송신 소비전류	5 W : ≤ 5 A , 25 W : ≤ 8 A

환경 규격
동작 온도	-30℃∼+60℃
군사규격	MIL-STD-810F/G Standard

수신기 규격
수신감도	0.22uV 12dB (BER3%)
인접채널 선택도	65dB
불요파	-36 dBm (＜1GHz) -30 dBm (＞1GHz)
S/N 비	40dB
오디오 특성	+1 ~ - 3dB
오디오 출력	4 Watt (8Ω)

송신기 규격
수신감도	0.22uV 12dB (BER3%)
인접채널 선택도	65dB
불요파	-36 dBm (＜1GHz) -30 dBm (＞1GHz)
S/N 비	40dB
오디오 특성	+1 ~ - 3dB
오디오 출력	4 Watt (8Ω)

충전 아답터

XFC-100 충전기

MD-100D/400D

디지털 무선통신 분야의 리더를 꿈꾸다

Water/Waste Treatment
Plant, Oil and Gas Field, SCADA
Security/Alarm System
Gate Systems, Remote Controls
Commercial Sign Control
Automatic Vehicle Location
Murphy/Kill Switches
Weather Monitoring
Irrigation Systems
Emergency Call Boxes
Low Power Repeaters

일반적 규격
MD-100D	138 ~ 174 MHz
MD-400D	400 ~ 470 MHz
채널 용량	32
Zone 수	16 (1 Zone = Max 32 Channels)
채널간격	12.5KHz(Analog/DMR)
시리얼 속도	Supports 115,200 bps Data Rate
디지털 보코더	AMBE++
크기	AMBE++
디지털 프로토콜	Tire1 & Tire2(ETSI TS 102 361)
방진 방수	IP54
공급전원	DC+12V 동작
무게	250g

환경 규격
동작 온도	-30℃∼+60℃
방진 방수	IP67

수신부 규격
수신감도	0.22uV 12dB (BER3%)
인접채널 선택도	60dB
불요파	-36 dBm (＜1GHz) -30 dBm (＞1GHz)
S/N 비	40dB
오디오 출력	1 Vpp

송신부 규격
RF 출력	10/1Watt (VHF), 5/1W(UHF)
인접채널 누설전력	60dB
불요파	-36 dBm (＜1GHz) -30 dBm (＞1GHz)
S/N 비	40dB

충전 아답터

XFC-100 충전기

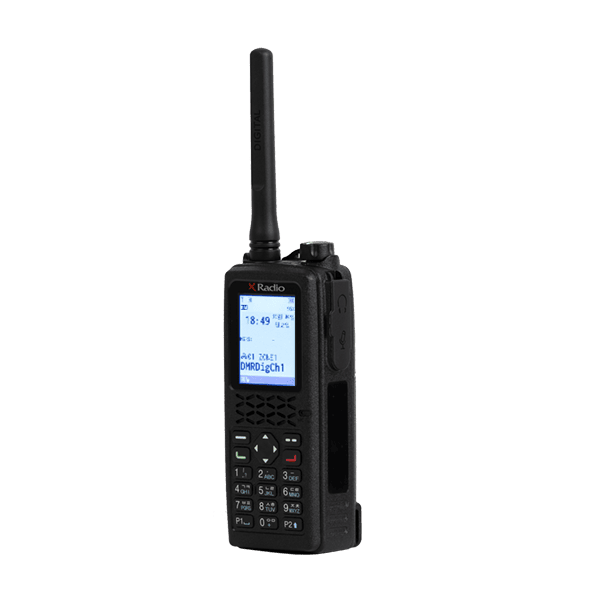

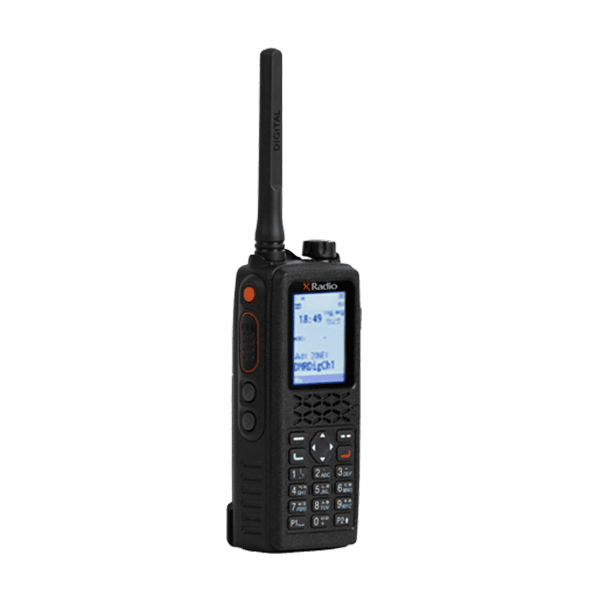

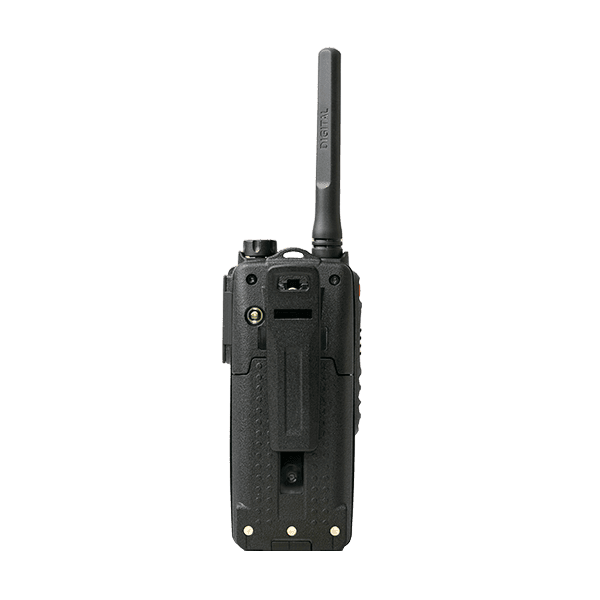

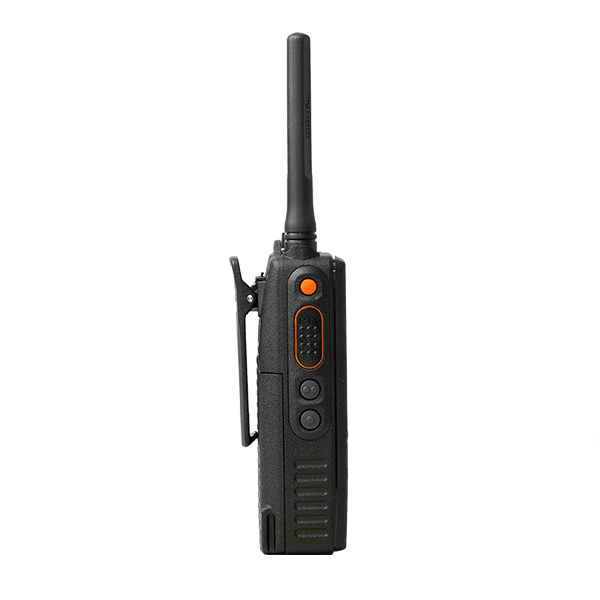

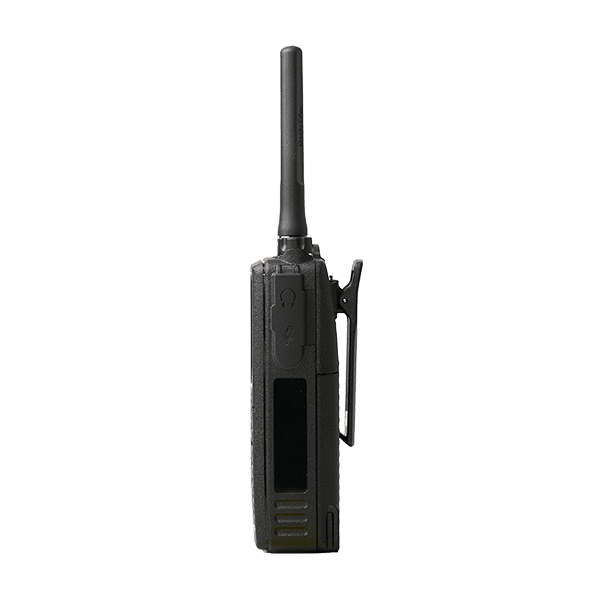

DX-9100/9400

디지털 무선통신 분야의 리더를 꿈꾸다

전송 출력 5/1W 선택 활성화
ETSI 표준 DMR 프로토콜 Tier 1, 2
최대 1,024개 채널 지원
듀얼 모드(아날로그 및 DMR) 작동
라디오의 원격 스턴/해제/삭제 기능
최대 20문장으로 구성된 짧은(최대 40자) 문자 메시지 송/수신
메시지 편집/Lone Worker/Man down/Talk around/멀티 스캔/긴급 호출
2인치 TFT LCD 디스플레이 채택으로 8단계 조절 가능
내장형 LED 손전등
전송 차단 및 우선 호출 기능
암호화 기능(AES256, DMRA256, KCMVP)
SFR(Single Frequency Repeater)
GPS / GLONASS / GALILEO 지원
위성 항법 신호의 군사 좌표(MGRS) 변환 - 옵션
에티켓(진동) 기능
방수 UDC 액세서리 커넥터 적용
Wall-mounted 벨트 클립을 적용
전자 볼륨 제어
MIL-STD-810G,H, IP67 (방수)
DC 7.2V 3,350mAH 리튬이온 2차전지
FCC, IC, CE-RED & 16 / 5,000 KC인증

일반적 규격
DX-9100 VHF	136 ~ 174 MHz
DX-9400 UHF	400 ~ 470 MHz
Frequency Stability	±1.0ppm
Temperature operation	-30℃ ∼ +60℃
Channel Capacity	1,024
Zone	64 (1 Zone = Max 1,024 CH)
Channel Spacing	12.5KHz
Digital Vocoder	AMBE++
Dimensions	113mm(H) x 54mm(W) x 35mm(D)
Battery Capacity	DC+7.2V 3,350mAH Li-ion Battery
Weight	344g

환경 규격
Military Standard	MIL-STD-810G/H
Dustproof & Waterproof	IP67

수신기 규격
Sensitivity	0.22uV 12dB (BER3%)
Adjacent Channel Selectivity	60dBc
Spurious Rejection	-36 dBm (＜1GHz) -30 dBm (＞1GHz)
S/N Ratio	40dB
Audio Response	+1, -3 dB from 6dB per octave de-emphasis Characteristic
Audio output	1 Watt (16Ω )

송신기 규격
RF Power	5/1Watt
Adjacent Channel Power	60dBc
Spurious Rejection	-36 dBm (＜1GHz) -30 dBm (＞1GHz)
Audio Response	+1, -3 dB from 6dB per octave Pre-emphasis Characteristic
S/N Ratio	40dB

본체

XBD-260 배터리

2구 충전기

안테나

벨트클립

DX-8100/8400

디지털 무선통신 분야의 리더를 꿈꾸다

송신출력 4.8/1W 선택 사용
ETSI 표준 DMR 프로토콜 Tier1, 2
최대 1,024 사용채널 지원
듀얼 모드(아날로그 & DMR) 동작
통화내용 녹음과 재생기능
무전기 원격잠금(Stun)/해제(Revive)기능
단문(40자이내) 문자 메시지 송수신 기능
경비모드(Lone Worker) 기능
OLED 디스플레이 / LED 손전등 내장
송신 가로채기 및 우선통화 기능 - 옵션
암호화 기능(AES 256, DMRA AES256) – 옵션
SFR(Single Frequency Repeater) – 옵션
맨 다운 기능 / GPS 기능 - 옵션
에티켓(진동) 기능 - 옵션
MIL-STD-810F/G
방수형 UDC 악세서리 콘넥터 적용
DC 7.4V 2,600mAH 리튬이온 배터리

일반사항
XR-R1100	136 ~ 174 MHz
XR-R1400	400 ~ 470 MHz
주파수 안정도	±0.5ppm (-30 to +60℃)
프로그램 채널 수	500 채널(아날로그/디지털 사용)
Zone	32 (1 Zone = Max 32 Channels)
채널간격	12.5KHz/25KHz
디지털 보코더	AMBE++
크기	44mm (H)×432mm (W)×320mm (D)
무게	7.7Kg
사용전원	DC-13.6V±15%, AC-90-264V
소비 전력(최대)	수신모드, 오디오 출력 – 2A (Audio Max)
소비 전력(최대)	송신 모드 – 5A @ 10Watt, 11A@50Watt
소비 전력(최대)	대기 모드 – 800mA

환경 규격
동작온도	-30℃ ∼ +60℃
미군사규격	MIL-STD-810F/G
방진/방수	IP54,IP67

수신기
수신 감도	0.25uV (BER 5%)
인접채널 선택도	60dB @12.5KHz / 70dB @ 25kHz
불효파	90dB
상호변조	60dB @12.5KHz / 60dB @ 25kHz
블로킹	90dB
오디오 출력	5Watt/4ohm load
오디오 특성	+1, -3 dB from 6dB per octave de-emphasis Characteristic from 300 ~ 3000Hz
입력 임피던스	50 ohms

송신기 규격
송신 출력	4.8/1Watt
인접채널선택도	＜-60dBc
불요파	-36 dBm (＜1GHz) -30 dBm (＞1GHz)
오디오특성	+1 ~ -3dB
S/N 비	40dB

XB-2600D배터리

안테나

XC-200D 충전기

가죽케이스

벨트클립

핸드스트랩

12V1A 아답터

DS-9000

디지털 무선통신 분야의 리더를 꿈꾸다

송신출력 4.8/1W 선택 사용
ETSI 표준 DMR 프로토콜 Tier1, 2
최대 2,500 사용채널 지원
통화내용 녹음 및 재생기능
원격 무전기 Stun(잠금) / Revive(해제) 기능
단문(40자 이내) 문자 메시지 송수신 기능
경비모드(Lone Worker)기능
LCD 디스플레이 / LED 손전등 내장
전자 볼륨 음량 콘트롤
송신 가로채기 및 우선통화 기능 - 옵션
암호화 기능(AES 256, DMRA AES256) - 옵션
맨 다운 기능/GPS 기능/에티켓(진동) 기능 - 옵션
IP67(옵션), IP55 (방진, 방수)
DC 7.2V 2,600mAH 리튬이온 배터리

일반적 규격
DS-9000 UHF	400 ~ 470 MHz
주파수 안정도	±1.0ppm(-30℃∼+60℃)
채널용량	2,500
Zone 채널용량	64 (1 Zone = Max 1,024 채널)
채널간격	12.5KHz
디지털 보코더	AMBE++
디지털 프로토콜	Tire1 & Tire2(ETSI TS 102 361)
크 기	105mm(H) x 54.5mm(W) x 35.5mm(D)
배터리 용량	DC+7.2V 2,600mAH Li-ion
무 게	260g

환경 규격
동작 온도	-30℃∼+60℃
방진 방수	IP55

수신기 규격
수신 감도	0.25uV 12dB (BER3%)
인접채널선택도	60dB
불요파	-36 dBm (＜1GHz) -30 dBm (＞1GHz)
S/N 비	40dB
오디오 특성	+1 ~ - 3dB
오디오 출력	1 Watt (16Ω )

송신기 규격
RF 출력	4.8/1Watt
인접채널 누설전력	60dB
불요파	-36 dBm (＜1GHz) -30 dBm (＞1GHz)
오디오 특성	+1 ~ -3dB
S/N 비	40dB

XB-2600D배터리

안테나

XC-200D 충전기

가죽케이스

벨트클립

핸드스트랩

12V1A 아답터

[Category:] 디지털통신제품

제품소개

XR-R1100/R1400

Features

제품소개

XR-M1400

Features

제품소개

XR-A1100/A1400

Features

제품소개

XFR-400

Features

제품소개

DM-4100/4400

Features

제품소개

DM-4230

Features

제품소개

MD-100D/400D

Features

제품소개

DX-9100/9400

Features

제품소개

DX-8100/8400

Features

제품소개

DS-9000

Features
